o2server人工处理节点底层流转机制详解

时间:2022-06-09
内容导读

本篇拆解 O2OA 平台人工节点的底层流转,说明待办处理人如何以矩阵结构在流程中留存与消减。到达人工环节时,系统先按身份、组织、群组并结合职位、流程数据与脚本算出办理人集合,再递归解析为身份数组。节点可选单人、并行、顺序与抢办等模式,各自决定矩阵按行还是按列存放,以及创建待办的时机。文中还给出针对当前身份的增删改接口,前加签、后加签、转交与委派都可借此落地。

数据存储

待办处理人在每个 work(工作实例)中以二维数组(矩阵)的方式存储:

[
   ["A","B","C","D"],
   ["E","F","G"],
   ["H","I"]]

到达人工活动环节事件(arrive)

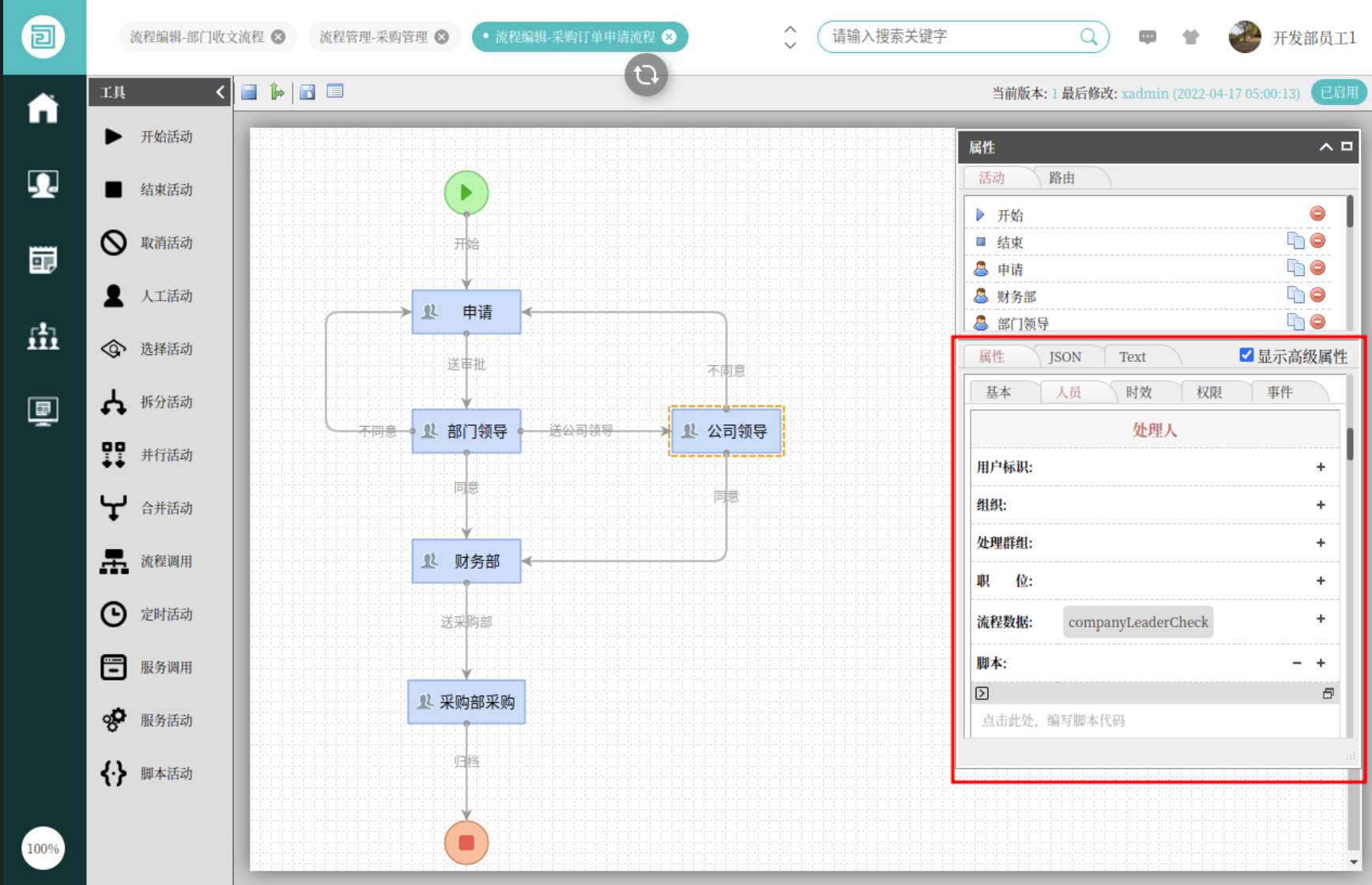

工作(work)到达人工环节时,主要处理的是计算该人工环节的处理人,此处的处理人以身份记录。根据人工环节的配置项进行计算:


处理过程中首先获取所有指定的身份,组织和群组,再计算职位,流程数据和脚本都是通过运行后端脚本最终得到数据的.

得到全部身份、组织和群组数据后,再进行递归解析,最终得到所有办理人的身份数据。该结果是一个多人的数组,后续用 identities 指代计算得到的身份数据。

人工节点处理模式

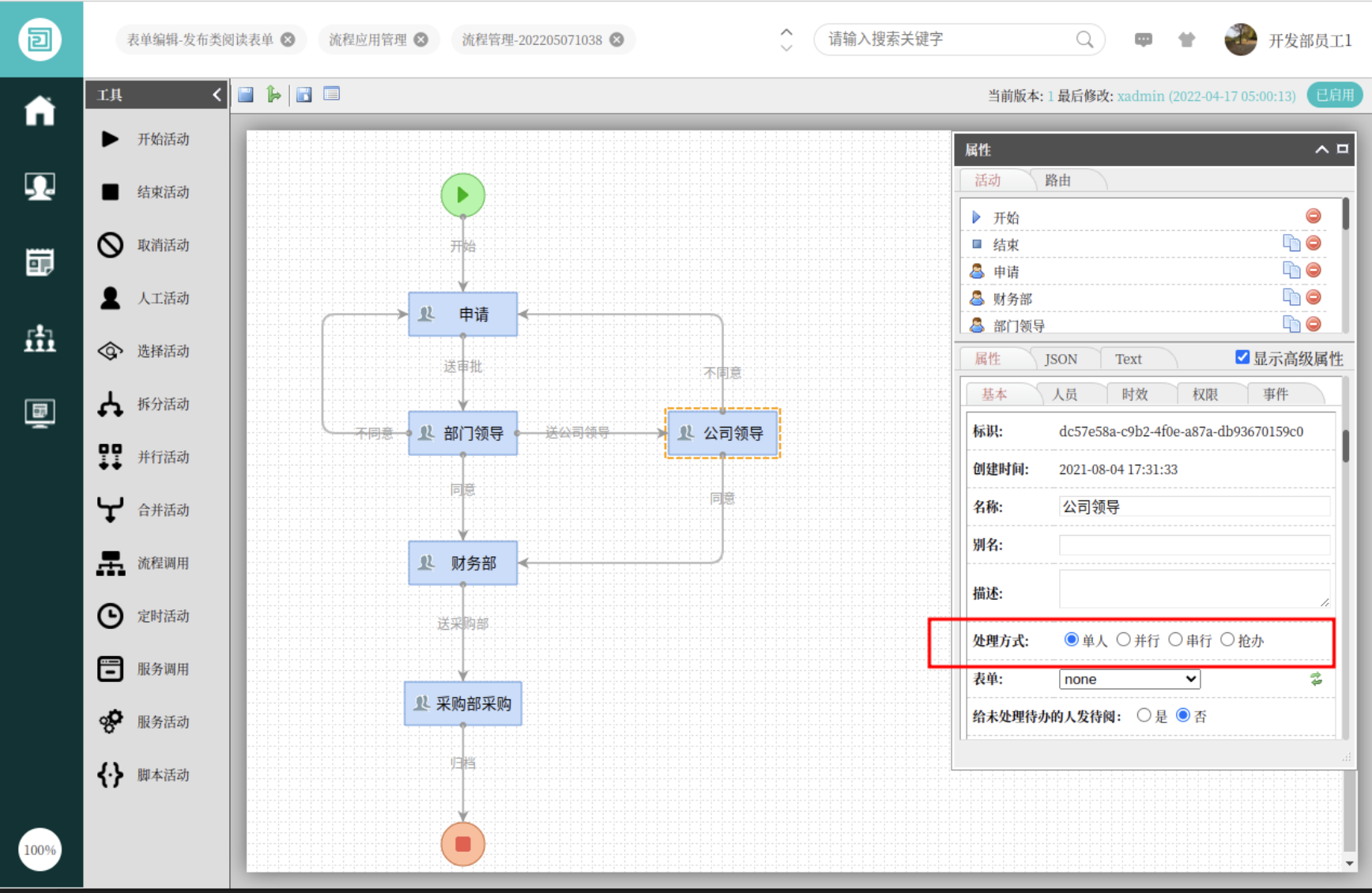

人工节点处理模式有单人活动(single)、并行(parallel)、顺序执行(queue)、抢办(grab)四种可选方式。


人工活动根据四种不同的处理方式执行相应的业务逻辑。例如,计算得到该环节的处理人为用户"A","B","C","D"

单人活动实现

单人活动将前面得到的 identities 以单行的方式(asColumn)存储到处理人矩阵中:

[
   ["A","B","C","D"]]

然后读取该环节的所有已办,将已办中的人员从处理人矩阵中删除。删除以行为单位,若该行只有一个数据,则删除整行。如

[
   ["A","B","C","D"],
   ["E","F","G"],
   ["H","I"]]

删除"F",由于第二行包含"F",执行删除后得到:

[
   ["A","B","C","D"],
   ["H","I"]]

这样处理后,处理人矩阵中已办理的人员被删除,剩余的即为待办理人员。若剩余人员为空,说明所有处理人已全部办理完成,工作(work)需要离开当前环节;否则读取矩阵的第一行。

    ["A","B","C","D"]

并为"A","B","C","D"分别创建待办。

并行实现

并行将前面得到的 identities 以多行的方式存储到处理人矩阵中:

[
   ["A"],
   ["B"],
   ["C"],
   ["D"]]

然后读取该环节的所有已办,将已办中的人员从处理人矩阵中删除,删除方式为以行方式删除,与前面单人活动中的模式完全一致。

例如找到"B"的已办并删除后,得到

[
   ["A"],
   ["C"],
   ["D"]]

由于是并行环节,此处会读取处理人矩阵中的全部人员并创建待办,即为"A","C","D"创建待办。

顺序执行实现

顺序执行将前面得到的 identities 以多行的方式(mutliRow)存储到处理人矩阵中:

[
   ["A"],
   ["B"],
   ["C"],
   ["D"]]

然后读取该环节的所有已办,将已办中的人员从处理人矩阵中删除,删除方式为以行方式删除,与前面并行环节中的模式完全一致。

然后读取处理人矩阵的第一行并创建待办,此处的处理逻辑与单人活动一致。

抢办实现

抢办的业务逻辑是所有人均接收到待办,如

[
   ["A","B","C","D"]]

一旦"B"执行抢办,"A","C","D"的待办随即消失,由"B"负责办理,可用于实现类似"客服抢办"的业务场景。

针对当前处理身份的操作

基于上述数据结构,额外增加了直接修改待办身份数据的功能,可针对数据进行

增加操作:

add(String identity, String position, List<String> list);

删除操作:

remove(String identity);

替换操作:

ManualTaskIdentityMatrix replace(String source, String target);

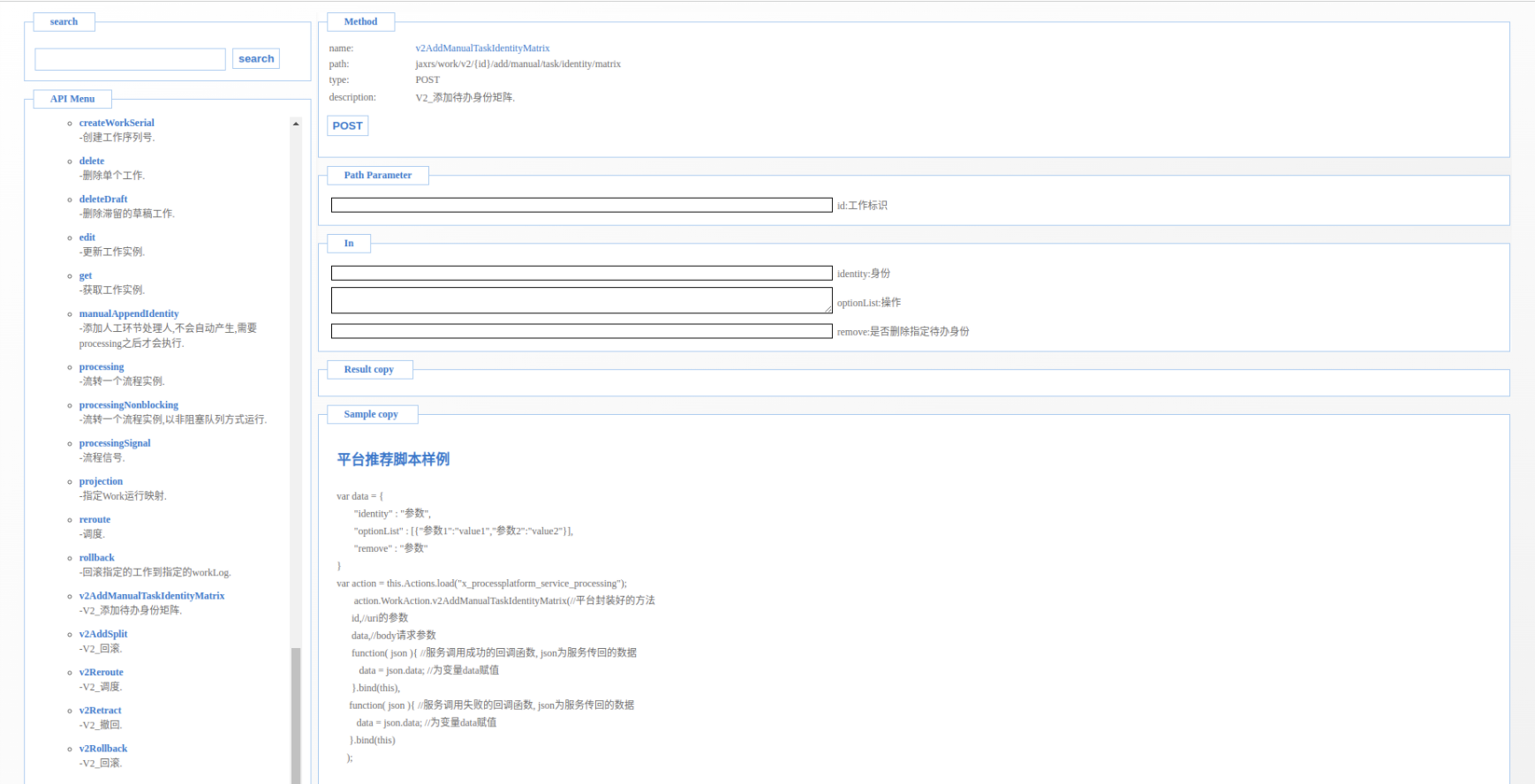

其中 add 操作已封装 jaxrs 接口,可直接调用。


该接口可在指定身份位置进行增、删、改。

基于该接口可实现复杂的办理身份处理:

前加签

当前办理人为:

[
   ["A"]
   ["B"]
   ["C"]]

执行 add 操作:

{"identity":"B","position":"before","identityList":["加签人甲","加签人乙"],"remove":false}

操作后的办理身份

[
   ["A"],
   ["加签人甲"],
   ["加签人乙"],
   ["B"],
   ["C"]]

后加签

当前办理人为:

[
   ["A"]
   ["B"]
   ["C"]]

执行 add 操作:

{"identity":"B","position":"after","identityList":["加签人甲","加签人乙"],"remove":false}

操作后的办理身份

[
   ["A"],
   ["B"],
   ["加签人甲"],
   ["加签人乙"],
   ["C"]]

转交

当前办理人为:

[
   ["A"]
   ["B"]
   ["C"]]

执行 add 操作:

{"identity":"B","position":"extend","identityList":["加签人甲","加签人乙"],"remove":true}

操作后的办理身份

[
   ["A"],
   ["加签人甲","加签人乙"],
   ["C"]]

默认加签

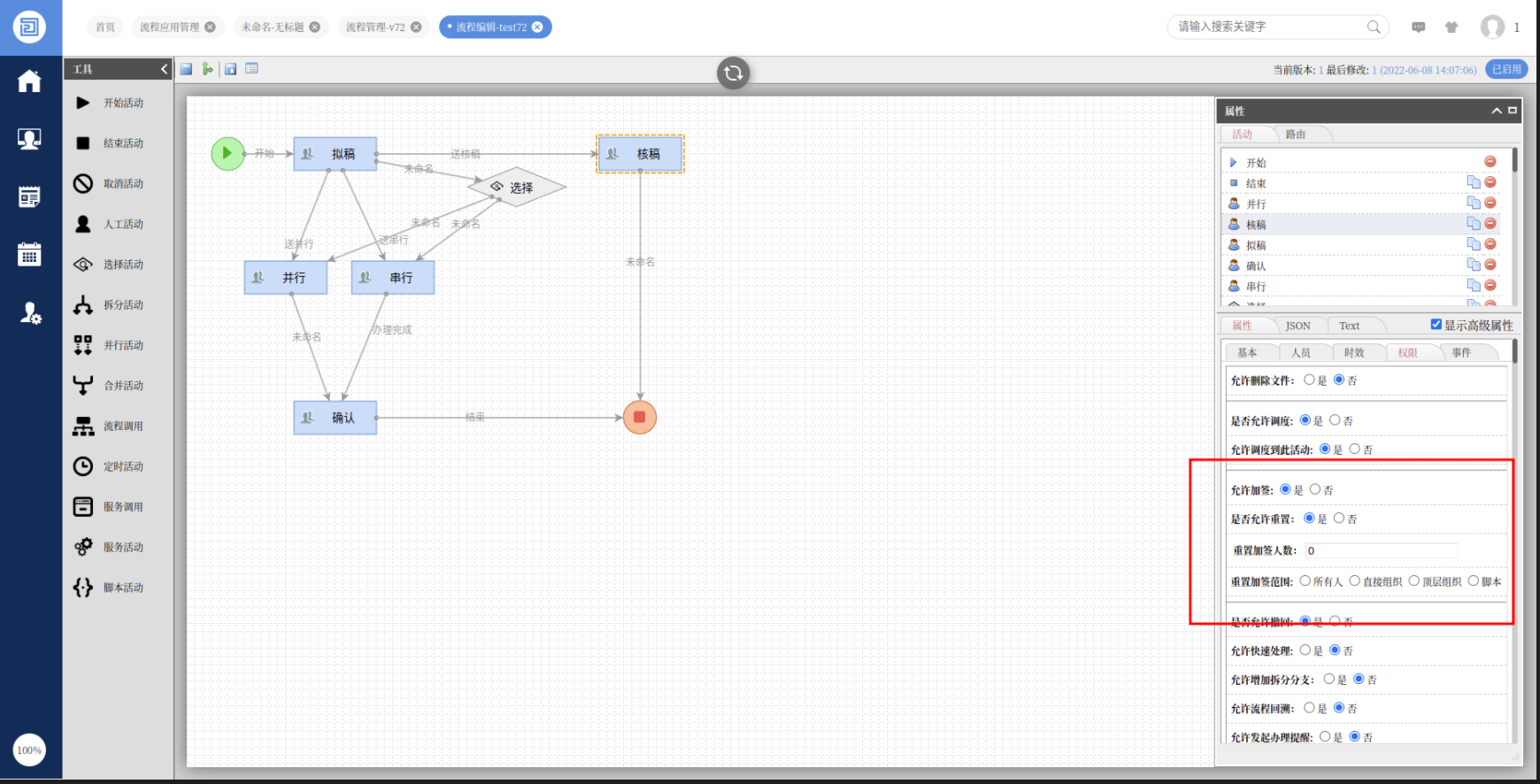

系统默认提供加签功能,可限定可加签的范围和数量。

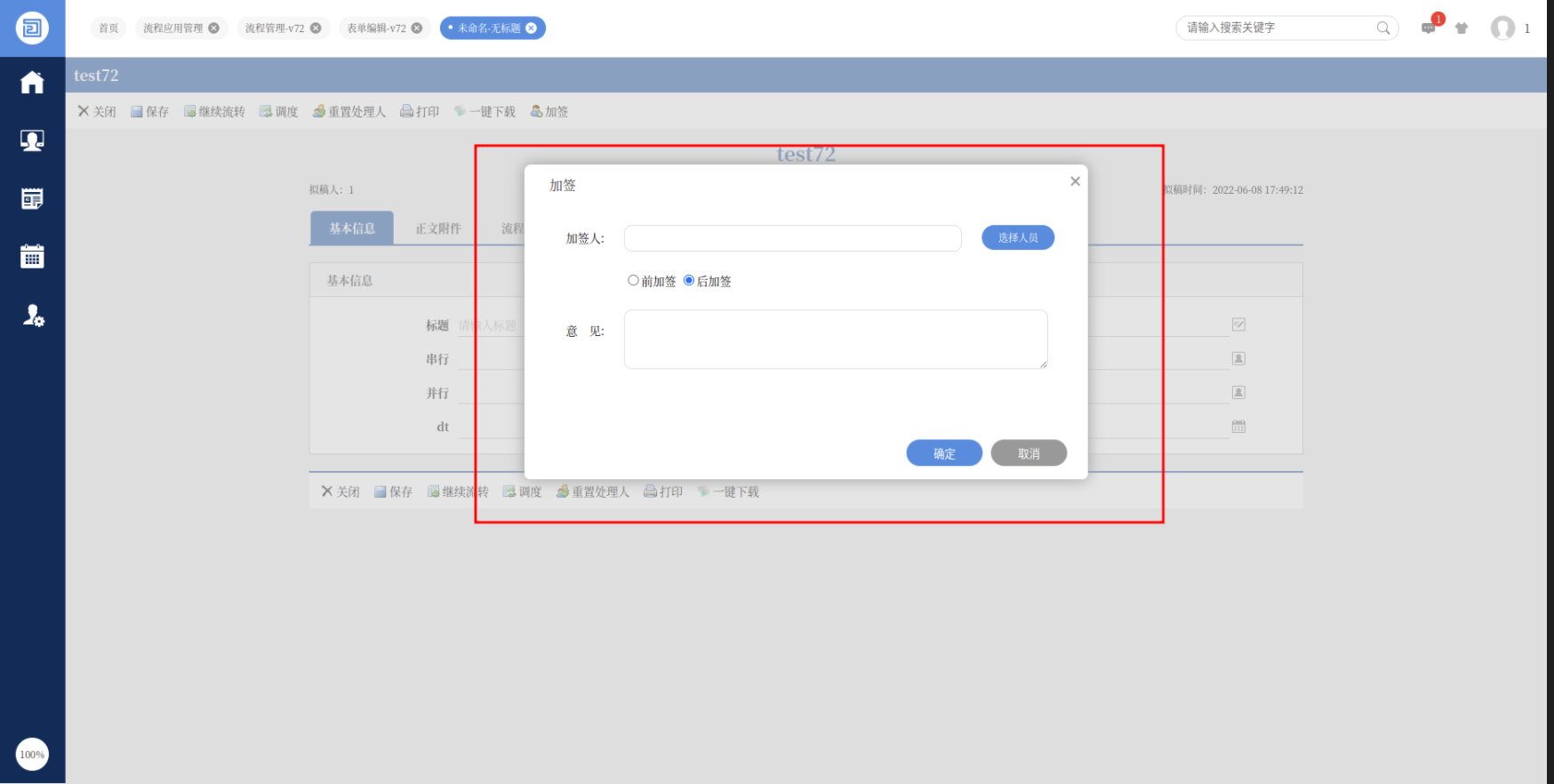

默认加签界面


自定义业务逻辑

通过定制一组 option 实现特定业务,例如重置处理人、委派等业务场景。
