开源OA-搭建完整OA系统全干货教程(16):SmartBI报表集成

时间:2022-03-08
内容导读

本篇讲 O2OA 平台门户接入外部报表工具的完整链路。先说明以国产报表软件为例,把已完成流程里的报销数据做成统计表,再嵌到门户页面上呈现。随后按数据连接、选择数据表、新建查询数据集、做透视分析的顺序展开,并提示插件需先安装并填好地址与账号,服务器还要同域才能单点登录。最后用容器与样式调整排版,报表数据源与样式均可回工具后台继续优化。

之前我们已经在数据中心中介绍过统计报表,同时 O2OA 办公开发平台也可以集成第三方的报表工具,我们以 SmartBI 为例进行第三方报表集成。(SmartBI 是一款国产的报表软件。官网上有详细的介绍,地址是:https://www.smartbi.com.cn/)

本次课程的主要内容是:结合此前培训课程中完成的报销流程,使用 smartBI 制作报销统计表,并在 O2OA 平台门户上展现。

首先需要安装 SmartBI 服务器,SmartBI 安装部署就不做介绍,可以参考 SmartBI 官网或者我们官网文档

打开我们已经安装好的 SmartBI 系统 http://smartbi.o2oa.net/smartbi

用户名:admin 密码:0000000000

1、数据库连接配置

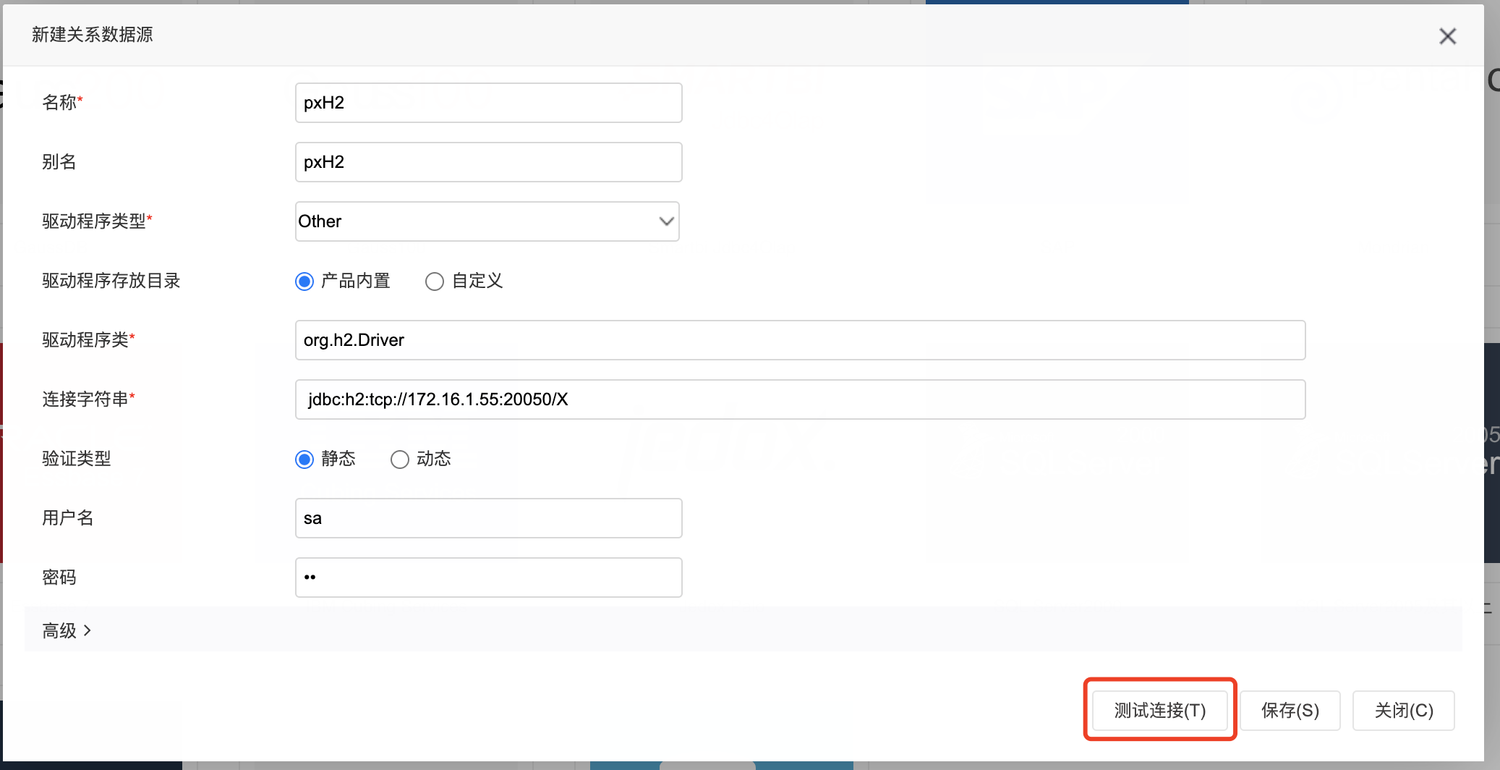

进入数据连接配置,查看 O2OA 默认数据库 H2 的配置。


数据连接的配置与普通数据库连接配置相同,点击“测试连接”进行连接测试。


驱动程序类:org.h2.Driver

连接字符串:jdbc:h2:tcp://172.16.1.39:20050/X




2、选择数据表

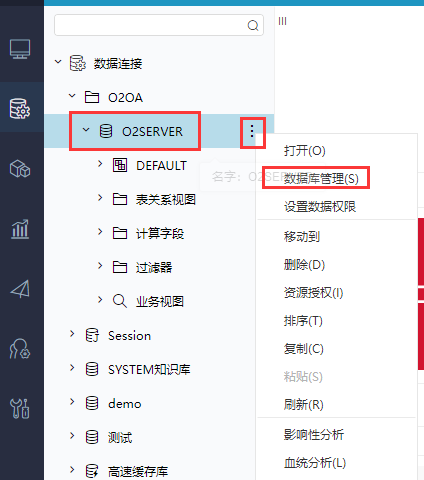

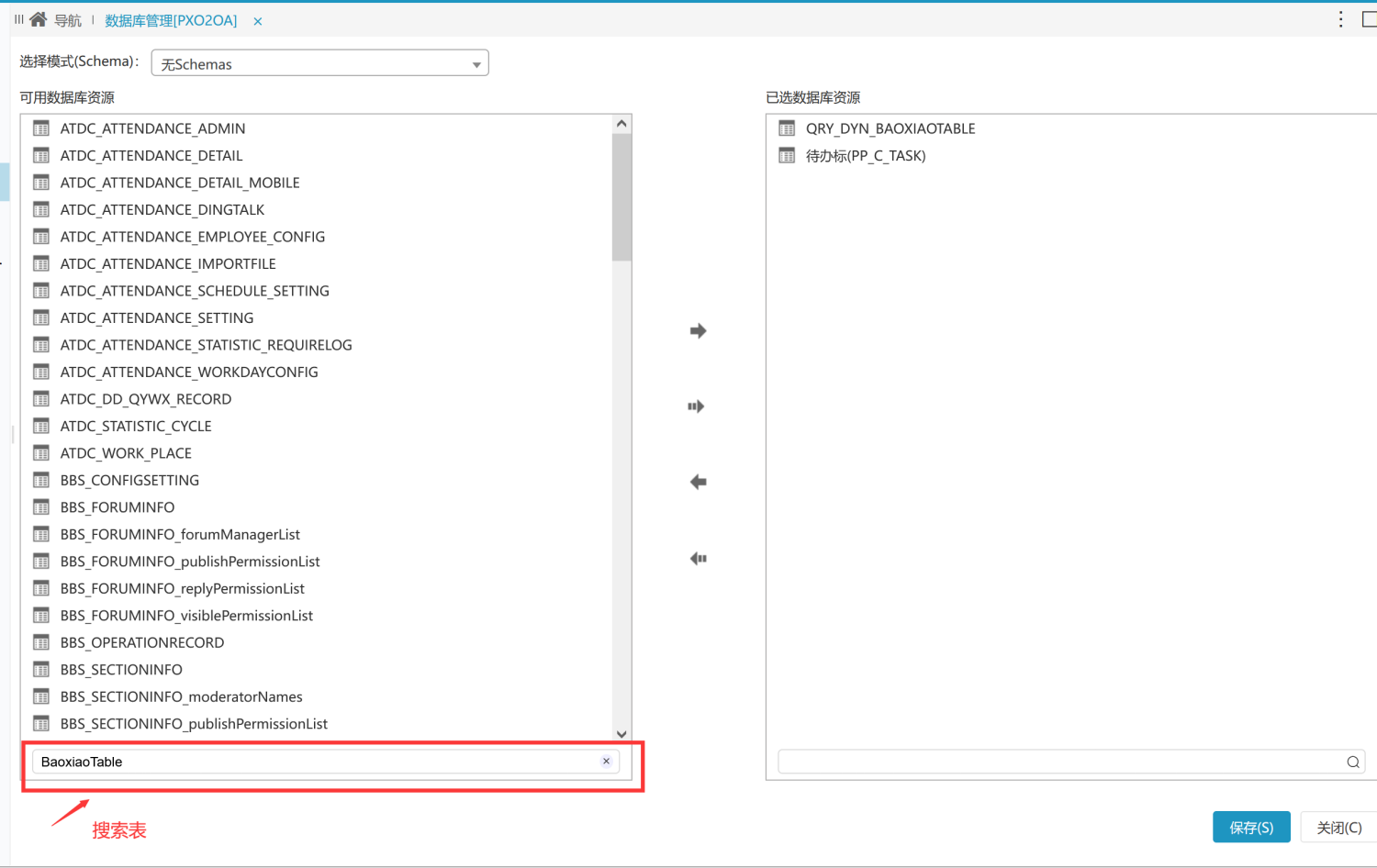

打开数据库管理,即可访问已连接数据库中的表,选择报表系统所需的数据表。

这里要查询自建数据表,之前课程中使用的报销数据表名为(QRY_DYN_BAOXIAOTABLE),也可以通过搜索 baoxiao 直接查询。





选择并保存后,数据连接的目录树中会显示刚才选择的数据表。

3、配置数据集

新建一个原生 SQL 数据集

3.1 新建原生 SQL 数据集

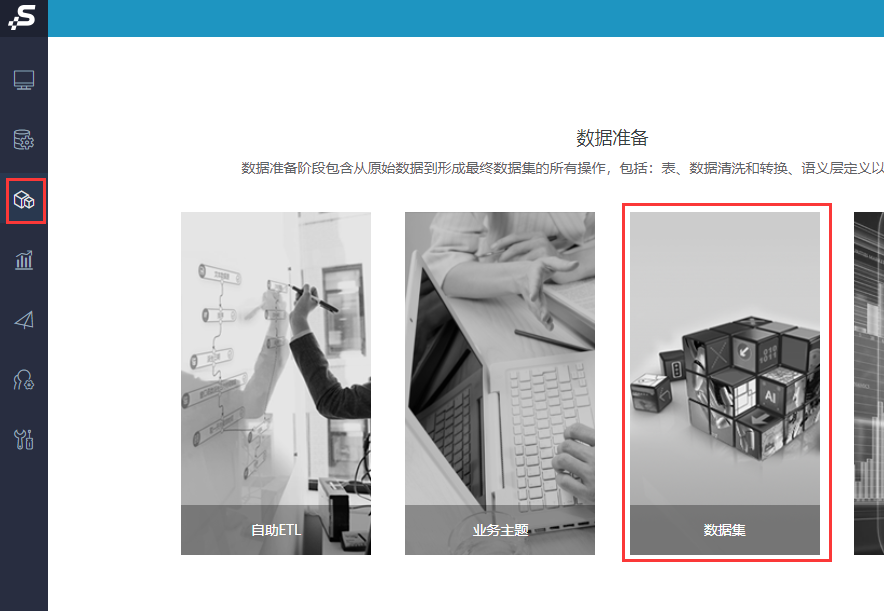

打开数据准备/数据集

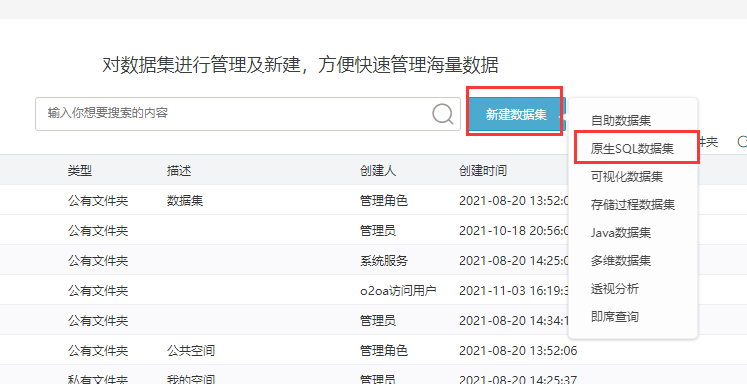

新建原生 SQL 数据集

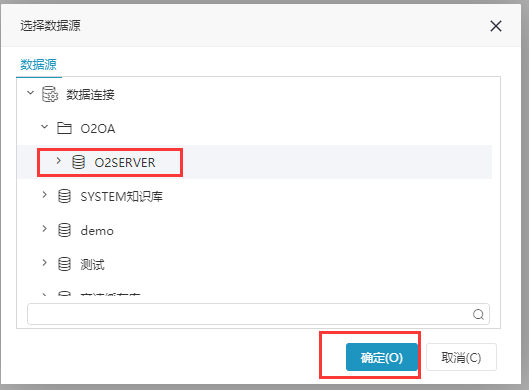

选择已创建的数据源(O2SERVER)



image (6).png

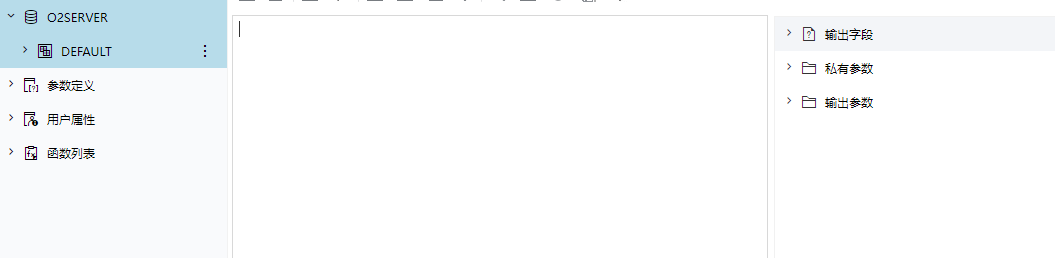

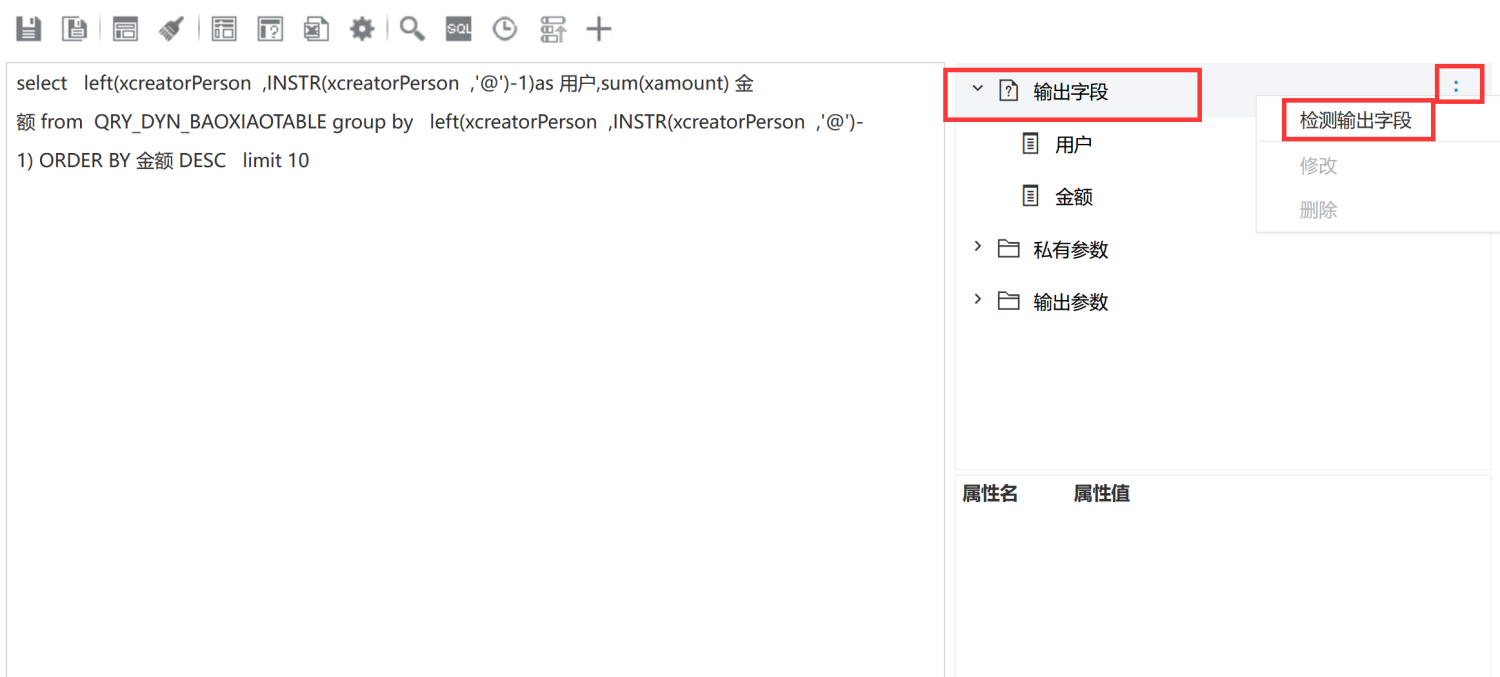

输入查询语句

select   left(xcreatorPerson  ,INSTR(xcreatorPerson  ,'@')-1)as 用户,sum(xamount) 金额 from  QRY_DYN_BAOXIAOTABLE group by   left(xcreatorPerson  ,INSTR(xcreatorPerson  ,'@')-1) ORDER BY 金额 DESC   limit 10

点击右侧面板输出字段/检测输出字段

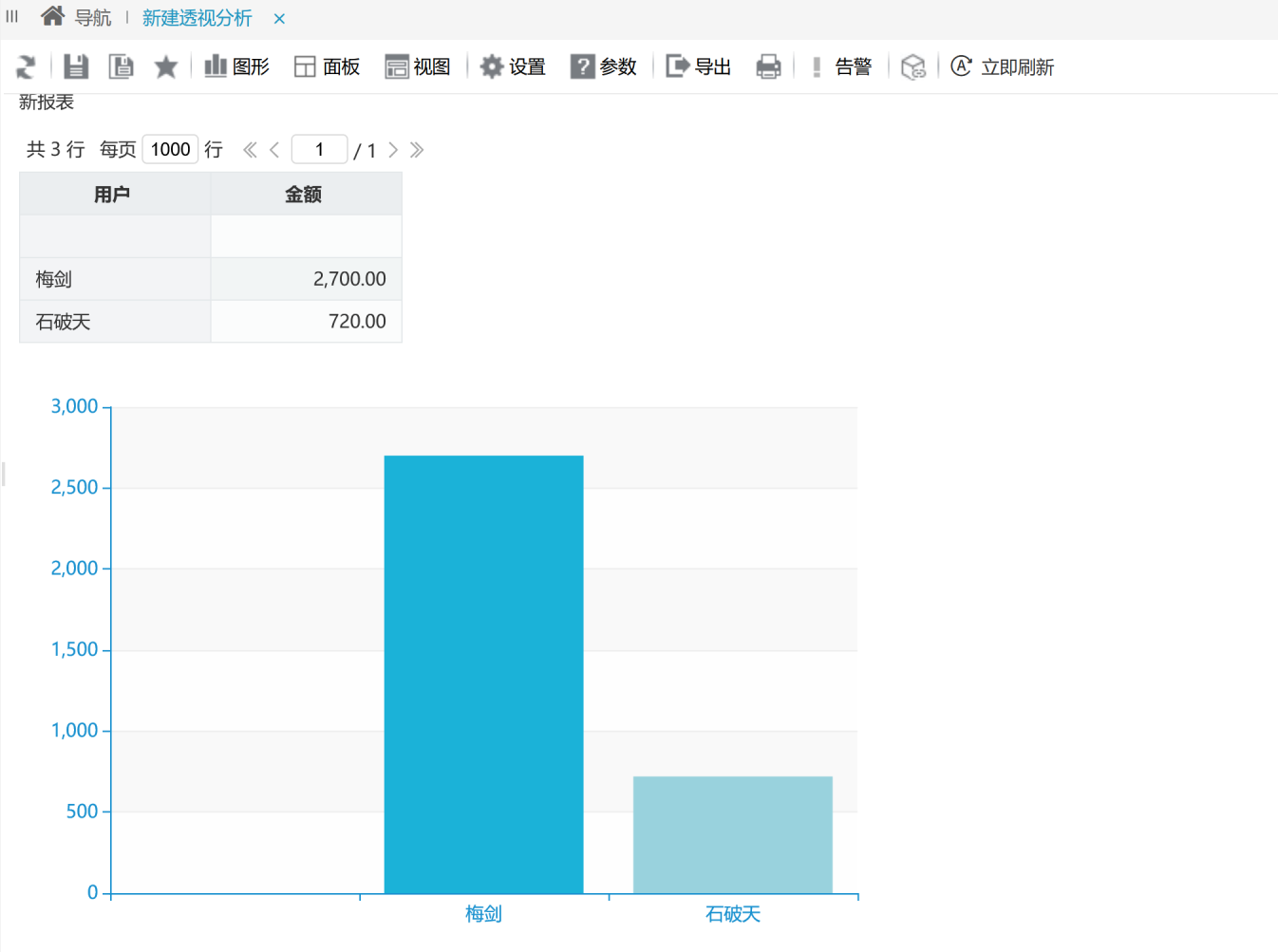

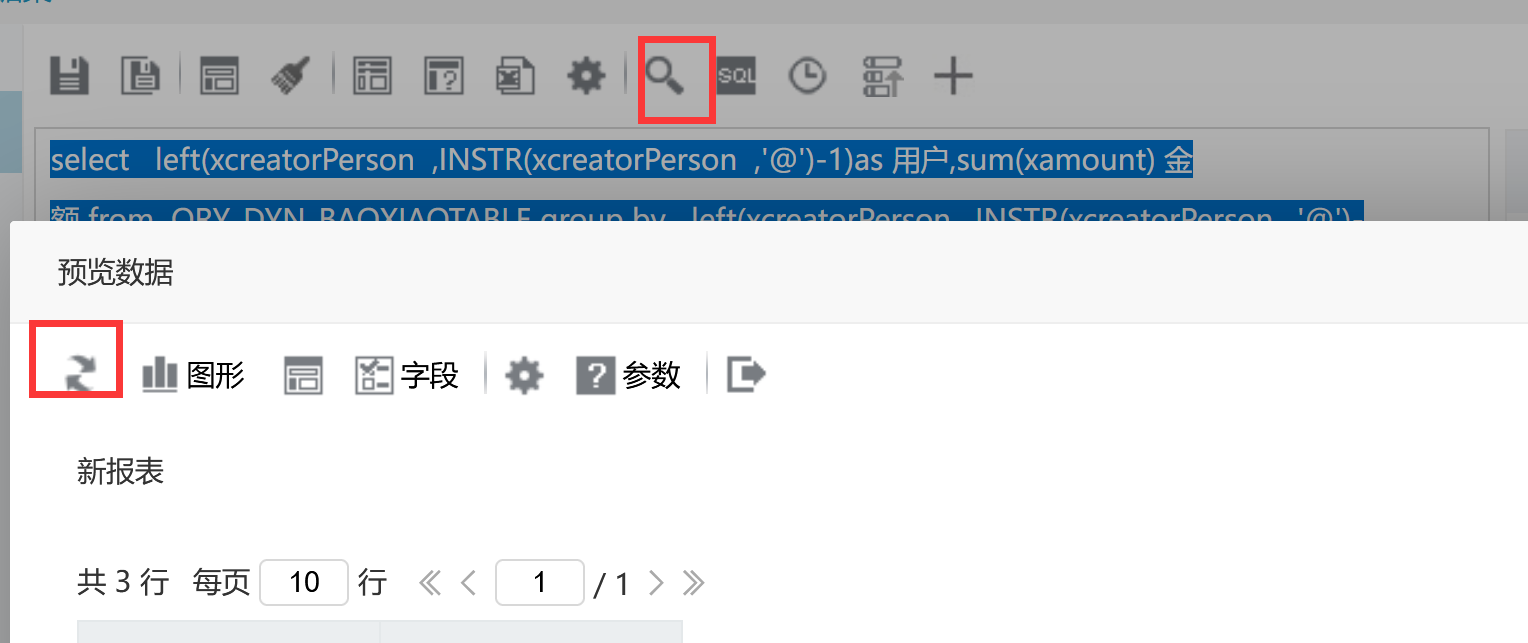

可点击预览按钮查看数据结果,如果没有数据,可再点击刷新。



点击保存,命名为“员工报销数据集”,至此数据源准备完成。

3.2 制作透视分析报表

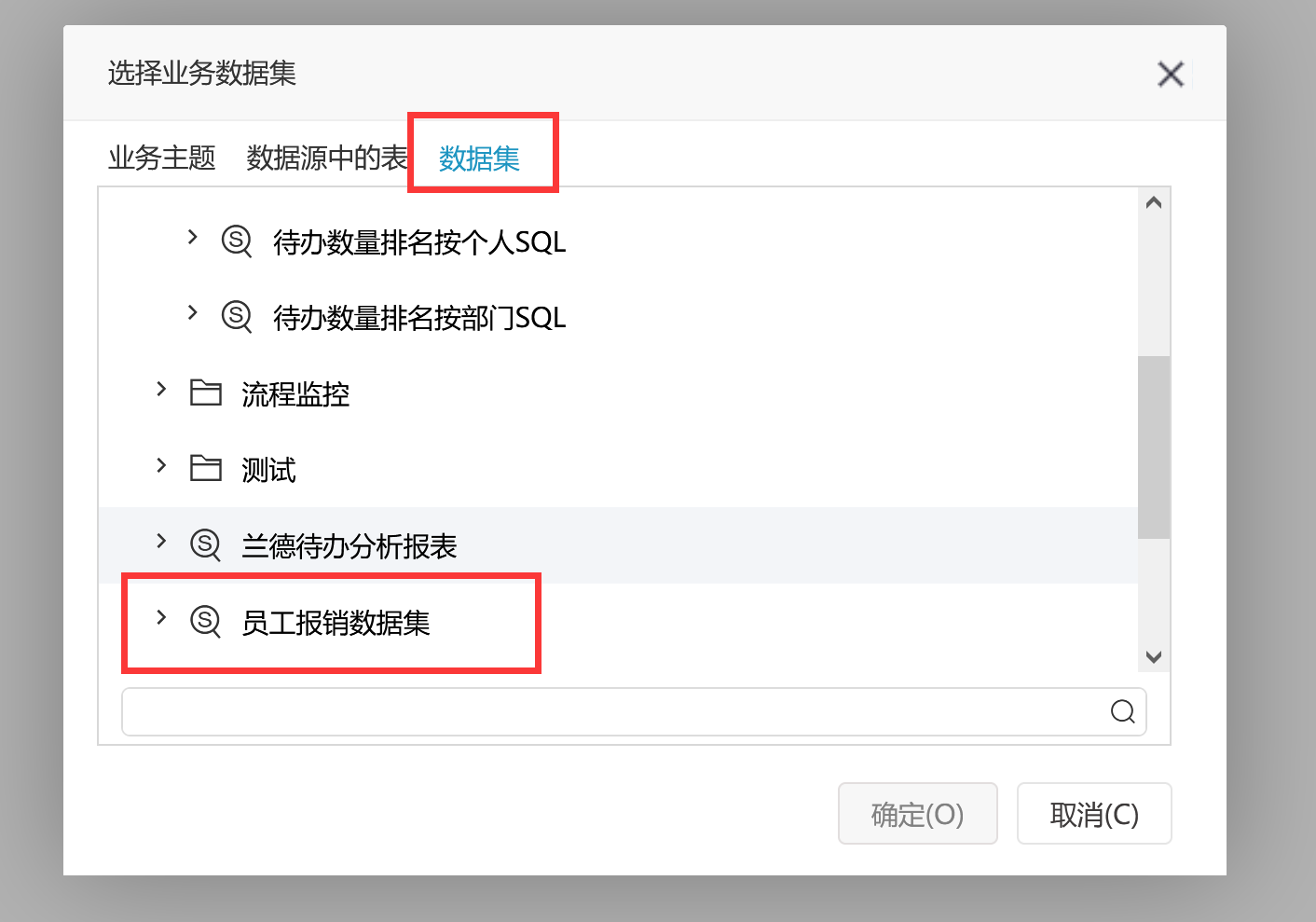

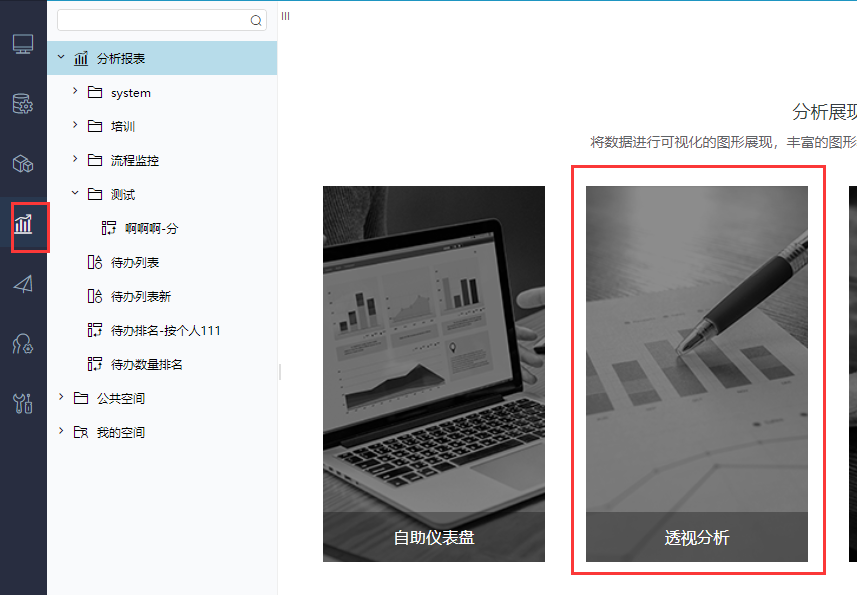

1)新建透视分析,选择刚才创建的数据集。


image (9).png

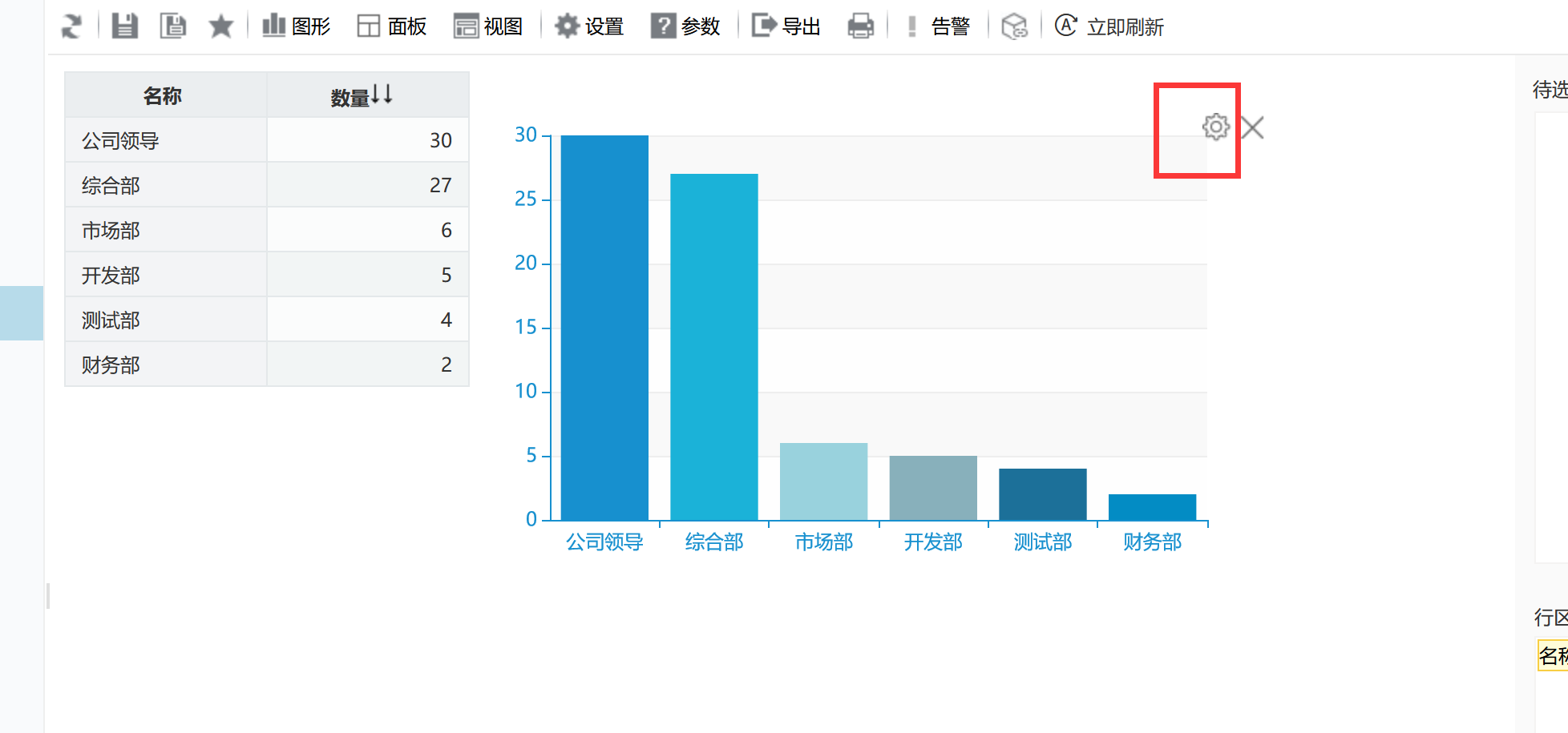

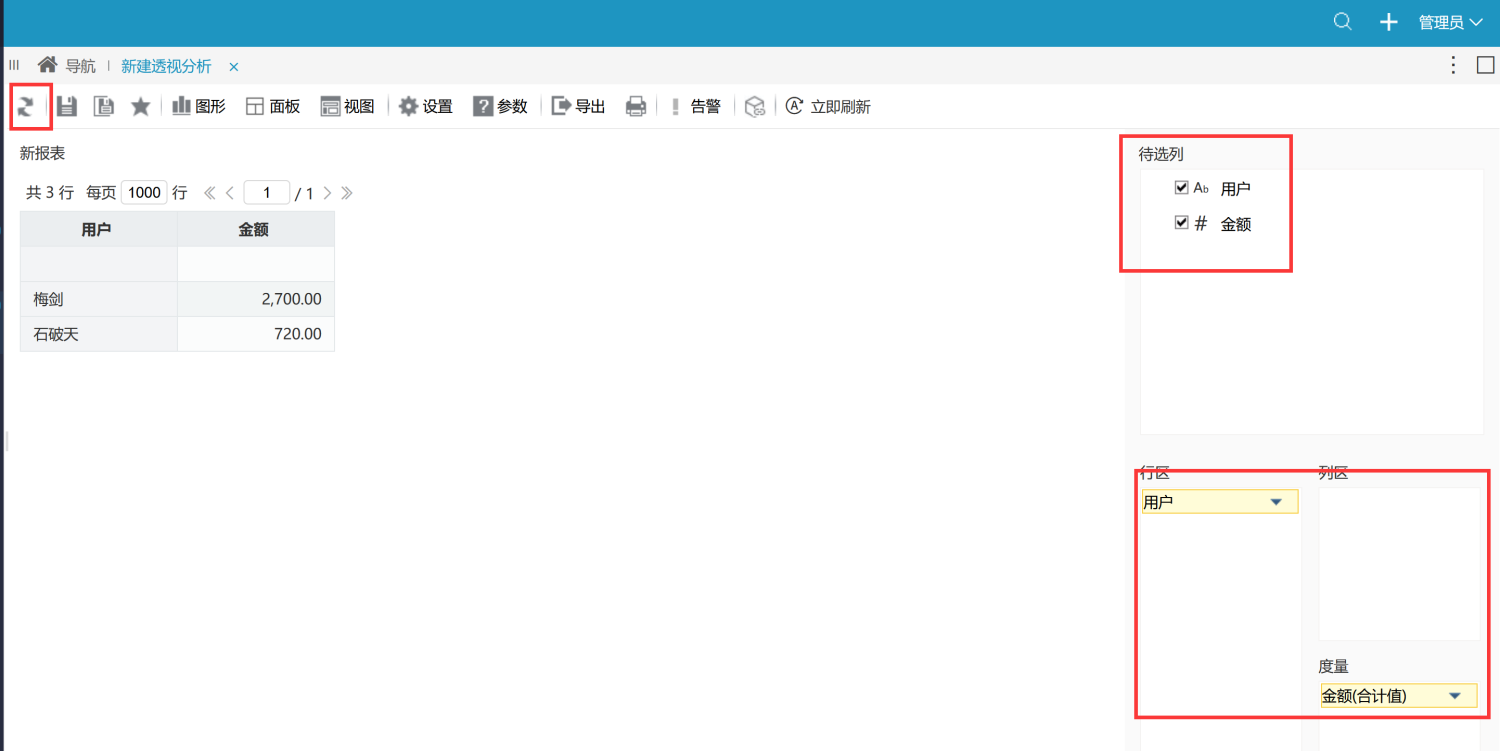

2)在右侧待选列面板中,行区选择:名称、度量、数量,点击刷新预览效果。



3)选择图形,柱状图



4)最后保存,命名为“员工报销统计表”。

4、在 O2OA 办公平台中集成报表

下面介绍如何在 O2OA 平台的门户中集成报表:

打开之前设计的门户页面,当前门户上展现的是平台内置的报表应用,我们希望在统计区域添加一块 smartBi 的报表。

1)员工报销统计表

2)容器中放置一个 SmartBI 控件


image (13).png

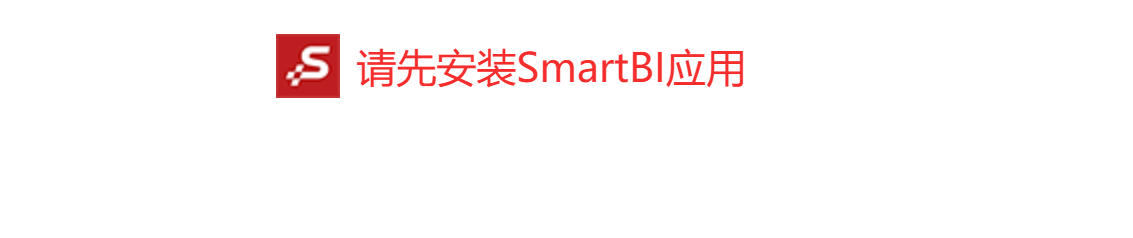

补充说明:如果 smartBI 控件没有安装,需要去应用市场中安装,可以打开应用市场查看。

1.安装 SmartBI 应用。

2.重启服务器

3.重启后会自动生成一个默认配置文件,位于 config 目录下,名为 customSmartbi.json。

4.修改配置文件中 smartbi 的地址、用户和口令,目的是让 O2OA 平台连上 smartbi 服务器。

5.默认的配置文件是连上我们公司的 smartBI 测试服务器。http://smartbi.o2oa.net/smartbi

6.再强调一下,smartbi 服务器和 O2OA 服务器需要同域才能实现单点登录。

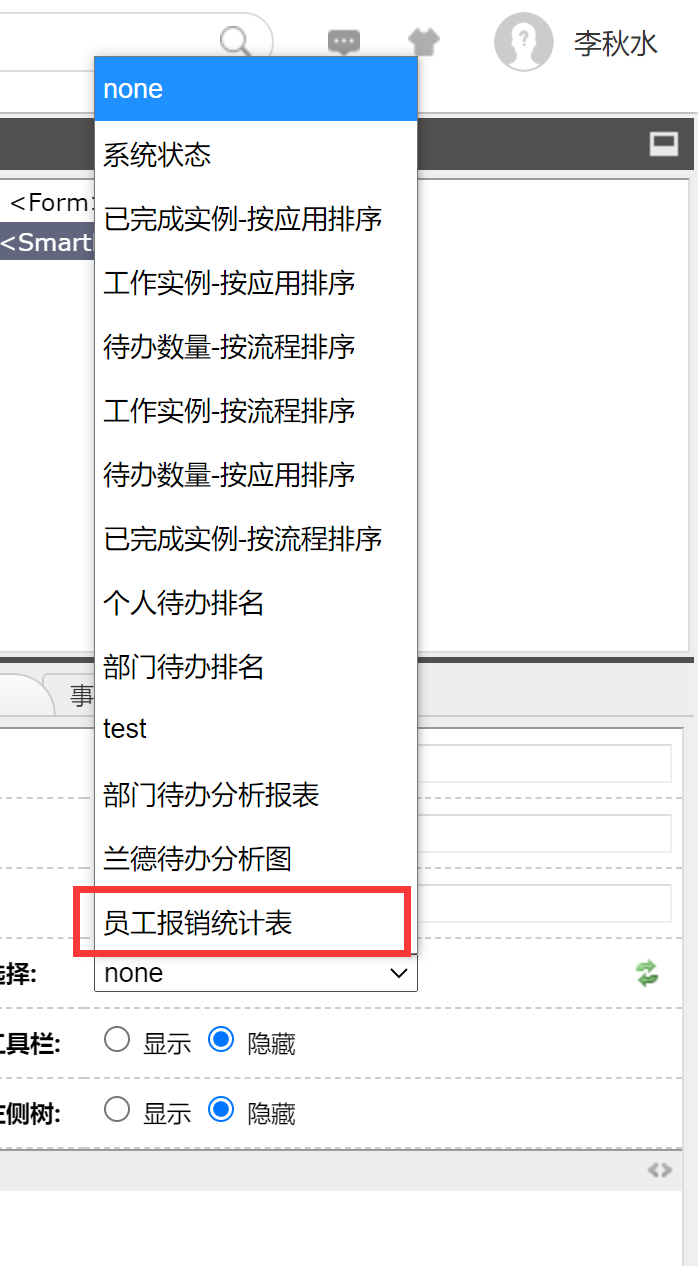

4)点击进入门户设计,在 smartBI 插件中进行资源选择,如果没有资源,刷新一下。

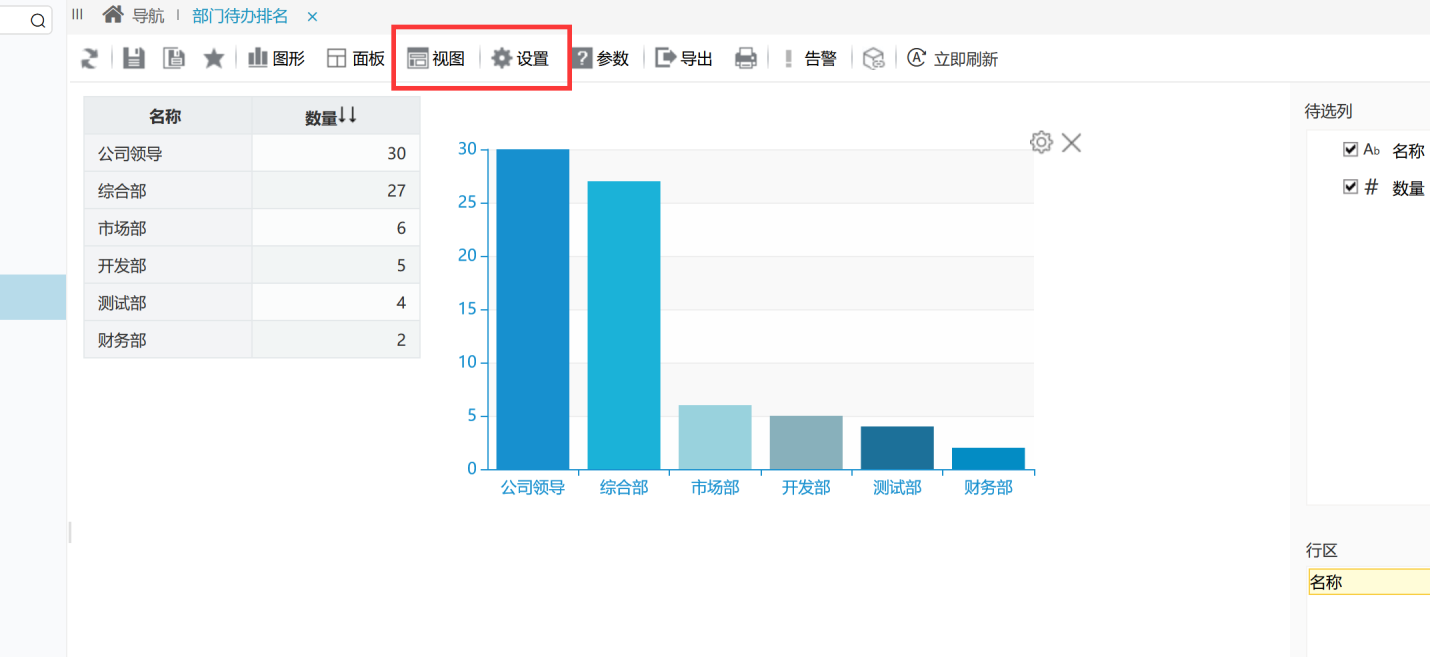

5)展现效果目前不够规整,可以进入 smartBI 后台调整报表。



image (16).png



还可以添加一些事先制作好的报表,直接选取报表资源,如工作的实效统计(工作实例按流程排序)表。拖入一个新的容器,标识设置为 smartBIContent。

#smartBIContentLeft, #smartBIContentRight{
2

    width:798px;
3

    background-color: #ffffff;
4

    border-radius: 8px;
5

    position: relative !important;
6

}
7

#smartBIContentRight{
8

    margin-left: 4px;
9

}
10


11

#smartBIContent{
12

   display: flex !important;
13

    height: 320px;
14

    margin-top: 4px;
15

}

预览,修改样式 也可以直接在样式 class 中先设置好,根据情况修改,比如有滚动也可以通过高,宽再调整,或者 overflow:hidden
为了美观点,部署成一行两列的模式,大家也可以看一下效果。继续拖一个容器和 smartBi 的控件。
修改高度看效果,最终预览展现。
后续大家可以根据自己的业务需求制作各种复杂的报表,然后嵌入到对应的门户,流程,内容管理的表单中。
我们 O2OA 平台的表结构,可以登陆http://live.o2oa.net:20030/x_program_center/jest/list.html查看。
比如说流程的数据,点击流程平台,这里列式所有和流程相关的表,打开待办表,列名,类型,长度,用途都有详细的描述。

以上就是利用全开源的协同办公 OA 开发项目——O2OA 办公开发平台与 SmartBI 报表集成的详细介绍。
