    平台部署之HTTP端口规划

    时间:2023-03-07
    O2OA(翱途) 开发平台[下称O2OA开发平台或者O2OA]采用相对灵活的系统架构,支持三种服务器运行的方式。本篇主要阐述合并服务运行独立服务运行代理端口运行三种服务器运行方式。

    一、先决条件:
    1、O2Server服务器正常运行,系统安装部署请参考文档《如何在服务器上安装部署O2OA》
    2、以拥有管理员权限的用户账号登录O2OA(翱途)开发平台,如:xadmin

    二、服务器架构及运行场景描述
    O2OA服务器默认启动5个服务,分别为:
    Application:应用服务器
    Center:中心服务器
    Web:web资源服务器
    Data:数据库服务器
    Storage:文件存储服务器
    其中 Data和Storage在生产环境中建议使用商用产级品。Application,Center和Web三个服务器同时对外提供http服务,在集群和网络转发环境中需要对这些服务端口进转发。
    Application,center和web服务器都对外提供http服务,这三个服务可以占用不同的端口提供服务,也可以使用同一个端口提供服务,占用不同端口提供服务主要是为了在较复杂的环境要求下提供服务,比如:要求静态资源部署在外网或者DMZ区,动态服务全部部署在内网,或者业务上要求应用防火墙上对动态服务进行防护需要通过端口区分业务的使用场景。
    如果对服务器运行环境及架构没有特殊要求,建议使用默认方式。
    三、服务器运行方式介绍
    O2OA服务器提供三种对外提供HTTP服务器方式设计,分别为:
    合并服务运行(默认):通用。
    独立服务运行:集群较为复杂环境,对不同服务进行单独设置,同时需要设置允许跨域访问。
    代理端口运行(不推荐使用):单服务器运行,此模式下由于通过了proxy servlet转发无法使用webSocket链接。需要禁用webSocket,proxy servelt目前也无法正确代理https服务。

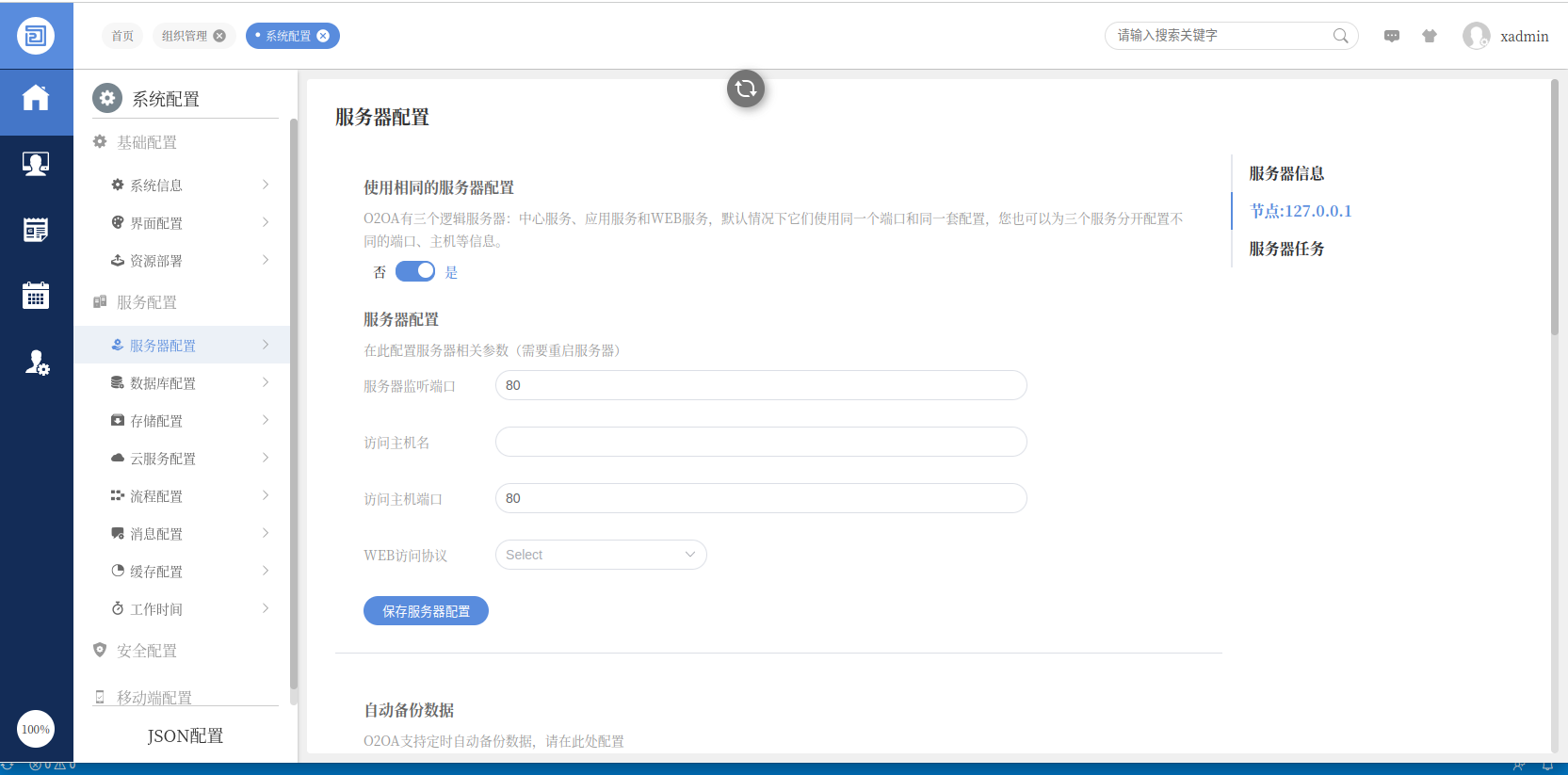

    在V7.2版本以后可以通过系统配置进行配置,如下图所示:


    请输入搜索关键字
    组织管理
    系统配置
    首页
    XADMIN
    系统配置
    服务器配置
    基础配置
    服务器信息
    使用相同的服务器配置
    系统信息
    节点:127.0.0.1
    020A有三个逻辑服务器:中心服务,应用服务和WEB服务,默认有况下它们使用同一个减口剂同一金配置,感也可以为三个服务分开起查不
    界面配置
    同的出口,主机等信息.
    服务器任务
    资源部署
    服务配置
    服务器配置
    服务器配置
    在此配置服务器相关参数(需要重启服务器)
    数据库配置
    80
    服务器监听端口
    存储配置
    访问主机名
    云服务配置
    流程配置
    80
    访问主机端口
    消息配置
    SELECT
    WEB访问协议
    缓存配置
    工作时间
    保存服务器配置
    安全配置
    移动端配置
    自动备份数据
    100%
    JSON配置
    O2OA支持定时自动备份数据,请在此处配置

    默认配置使用合并服务方式运行,默认HTTP端口80。
    HTTP端口规划

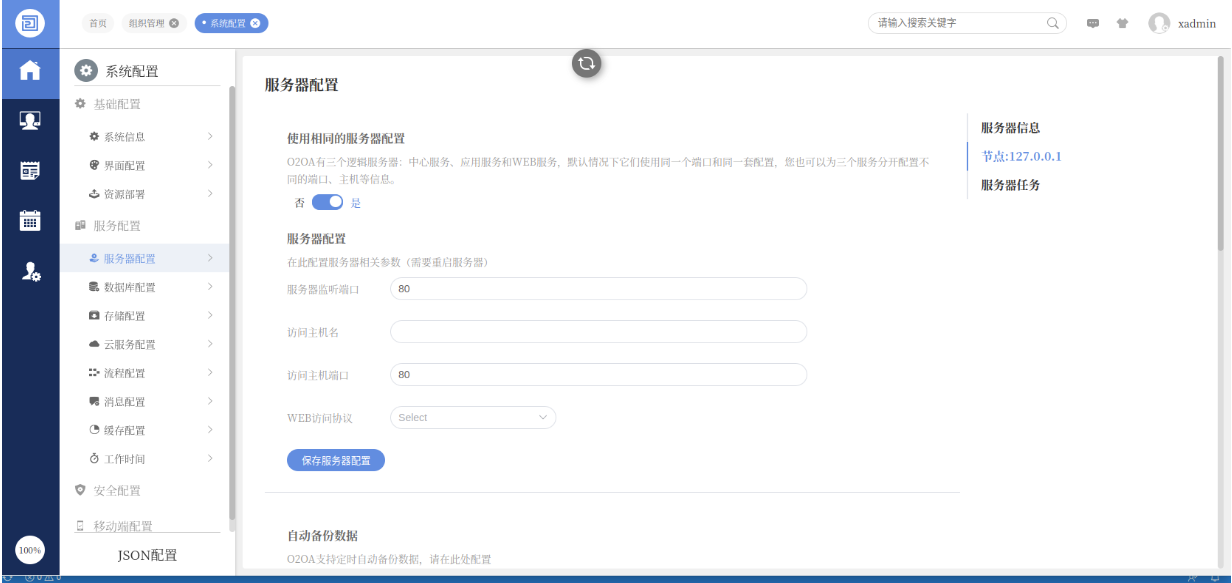

    可以通过导航菜单栏->系统配置->服务配置->服务器配置进行设置,默认情况下是合并服务运行方式。

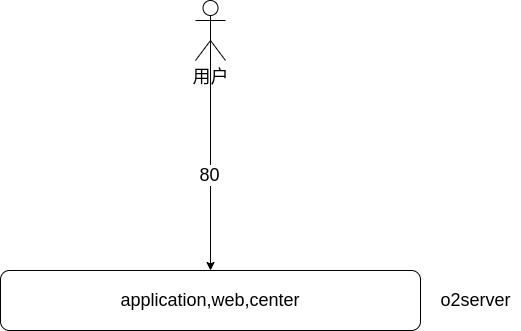

    合并服务运行

    这种模式下application,center和web三个服务器同时运行在application的服务器上,对外仅提供一个http,所有三个服务器的服务内容均在application服务器上运行。




    80
    APPLICATIONWEB,CENTER
    02SERVER



    配置方式

    在节点配置文件中(o2server/config/node_127.0.0.1.json)配置
    {
        "center": {
            "port": 80
        },
        "application": {
            "port": 80
        },
        "web": {
            "port": 80
        }
    }


    服务器在启动过程中将识别到application和web与center的端口配置是相同的,启动过程中将只启动application服务器,然后将center和web的内容合并到application服务器上运行。
    在此模式下忽略proxyAapplicationEnable,proxyCenterEnable配置。

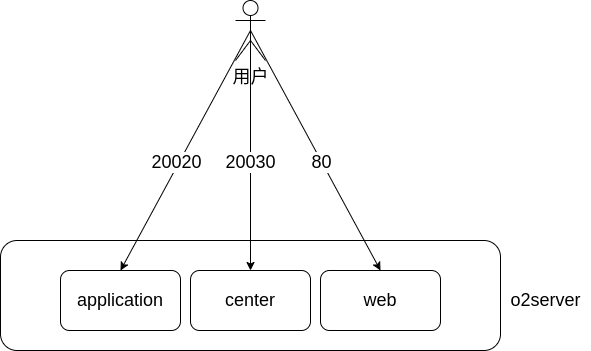

    独立服务运行
    这种模式下application,center和web三个服务器同时对外提供服务,需要占用20020,20030,80端口。
    用户
    20020
    20030
    80
    APPLICATION
    WEB
    O2SERVER
    CENTER



    在节点配置文件中(o2server/config/node_127.0.0.1.json)配置


    JSON复制代码
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    {
    "center": {
    "port": 20030
    },
    "application": {
    "port": 20020
    },
    "web": {
    "port": 80,
    "proxyCenterEnable": false,
    "proxyApplicationEnable": false
    }
    }
    服务器在启动过程中将启动一个center服务器在20030端口提供http服务,启用一个application服务器在20020端口提供http服务,启动一个web服务器在80端口提供http服务。
    代理端口运行
    7.2版本以后不再推荐使用此方式,在处理webSocket和https时存在问题,后续会废弃此方式。
    这种模式下application,center和web三个服务器同时对外提供服务,在web服务器会启动一个代理proxy servlet 对application和web的端口进行转发。
    用户
    80
    APPLICATION
    WEB
    02SERVER
    CENTER

    配置方式
    在节点配置文件中(o2server/config/node_127.0.0.1.json)配置
    JSON复制代码
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    {
    "center": {
    "port": 20030
    },
    "application": {
    "port": 20020
    },
    "web": {
    "port": 80,
    "proxyCenterEnable": true,
    "proxyApplicationEnable": true
    }
    }


    服务器在启动过程中将启动一个center服务器在20030端口提供http服务,启用一个application服务器在20020端口提供http服务,启动一个web服务器在80端口提供http服务,同时在web服务器上启动一个http代理对application和center的服务进行代理。




    以上为O2OA合并服务运行独立服务运行代理端口运行三种服务器运行方式,希望对您有帮助。
