  • 流程设计-表单的创建与设计

    时间:2023-05-04

    本文主要介绍如何在O2OA中进行审批流程表单或者工作流表单设计,O2OA主要采用拖拽可视化开发的方式完成流程表单的设计和配置,不需要过多的代码编写,业务人员可以直接进行修改操作。

    一、创建表单

      按照流程设计流程的一般过程,我们可以先来创建表单。

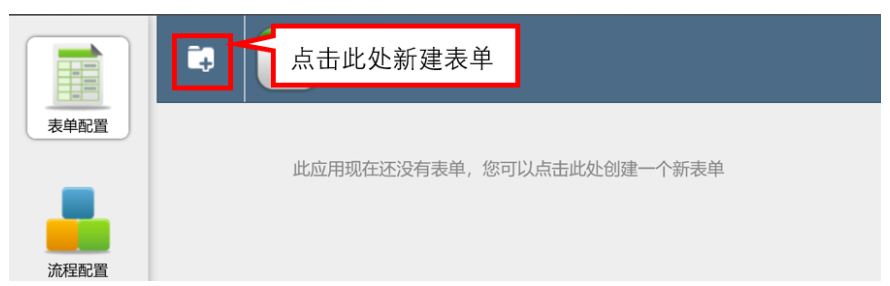

      在应用设计界面选中“表单”导航,在点击新建按钮,可新建一个表单,如下图:

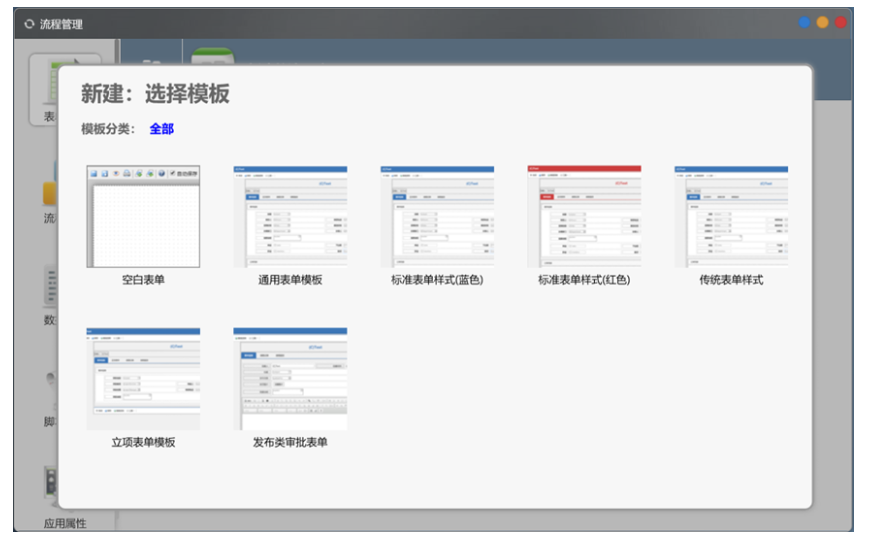

      点击新建表单后,会弹出模板选择,您可以根据您要创建的流程,选择一个相对符合您的业务的表单模板。如下图:


      一般情况下,我们可以选择“通用表单模板”,点击后打开表单设计界面,如下图:

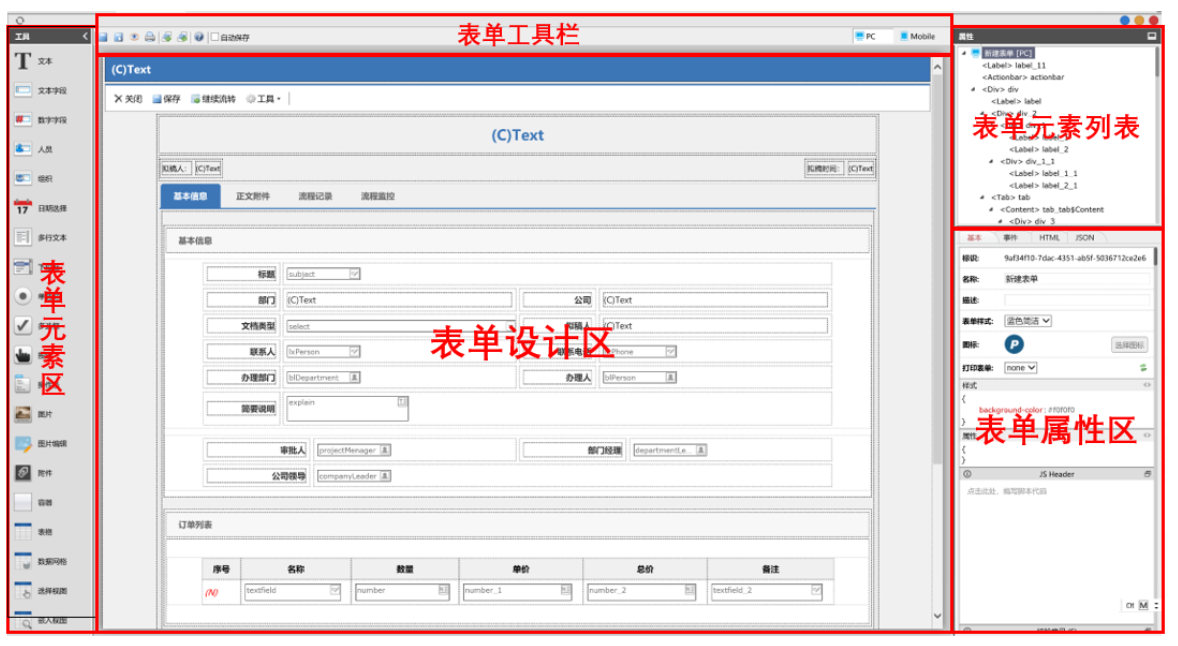

    二、表单设计器介绍

    • 表单元素区:存放表单设计元素的区域,通过拖拽,可以将设计元素添加到表单设计区。

    • 表单工具栏:保存表单、预览表单等操作按钮。

    • 表单设计区:表单的可视化编辑区域。

    • 表单元素列表:表单中所有的设计元素在列表中按层次结构列出。当此区域中的元素被选中时,表单设计区中的相应元素也被选中,反之亦然。

    • 表单属性区:表单和设计元素的属性可以在此编辑。当在表单设计区中选中设计元素时,此区域显示所选设计元素的属性;当表单设计区中未选择任何设计元素时,此区域显示当前表单的属性。

    接下来,是对表单的编辑,可以按以下步骤进行:

    1.      设置表单名称  在表单属性区中,找到“名称”,填写您要给表单起的名字(同一个应用中,表单名称不同重名)。

    2.      编辑表单内容  您可以将元素区的设计元素拖动到表单的指定位置。当某个元素被选中是时,状态如图:,三个操作按钮分别是:移动、复制和删除。

    3.      保存表单。

    三、表单设计基本操作

    1、创建表单元素

    要创建表单元素,只需要将元素区的表单组件拖动到表单设计区的合适位置即可。

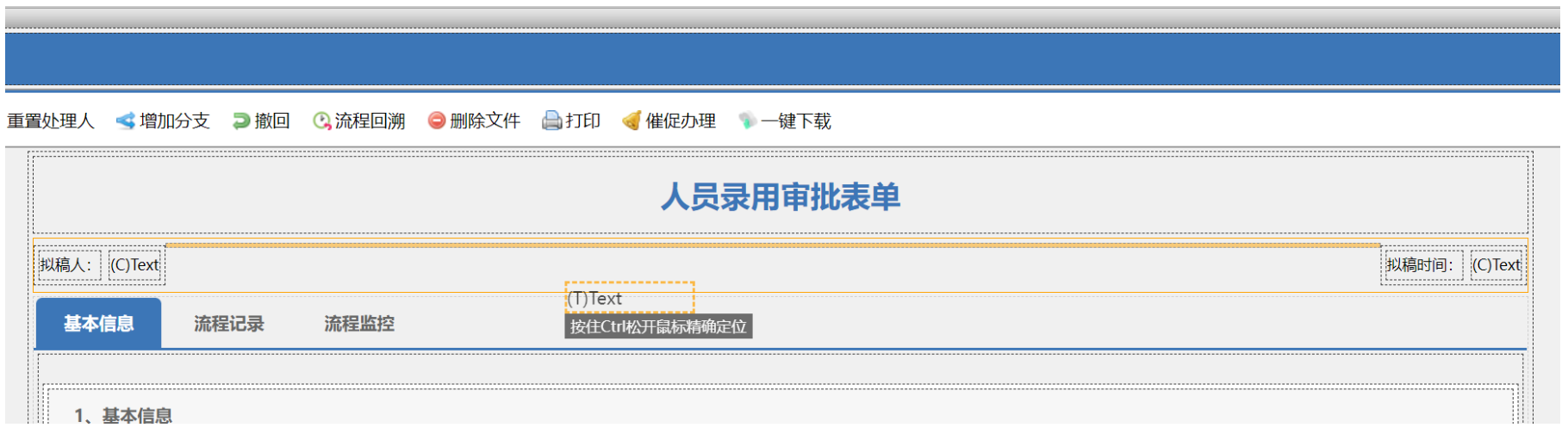

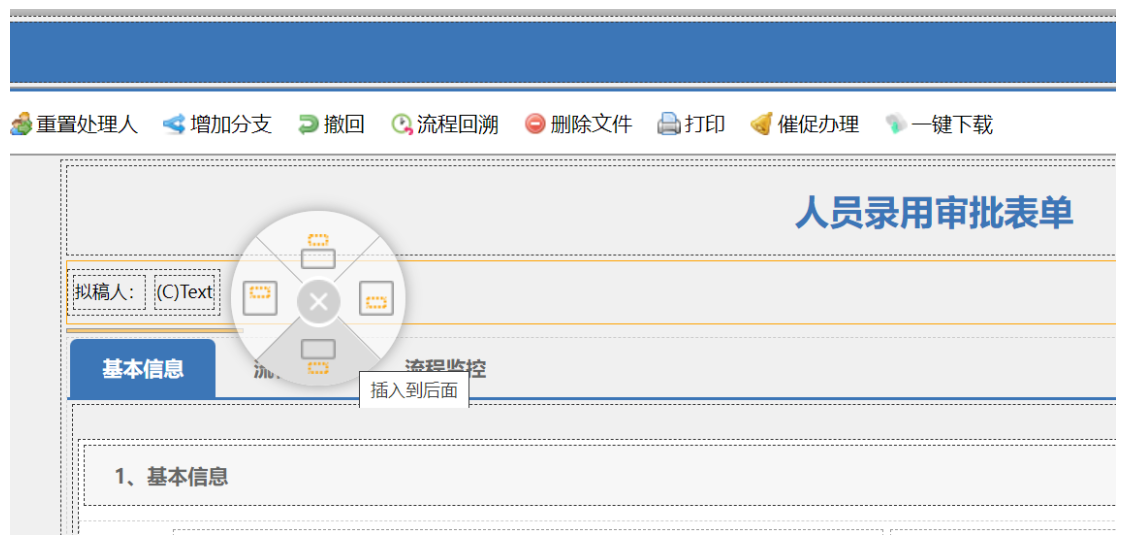

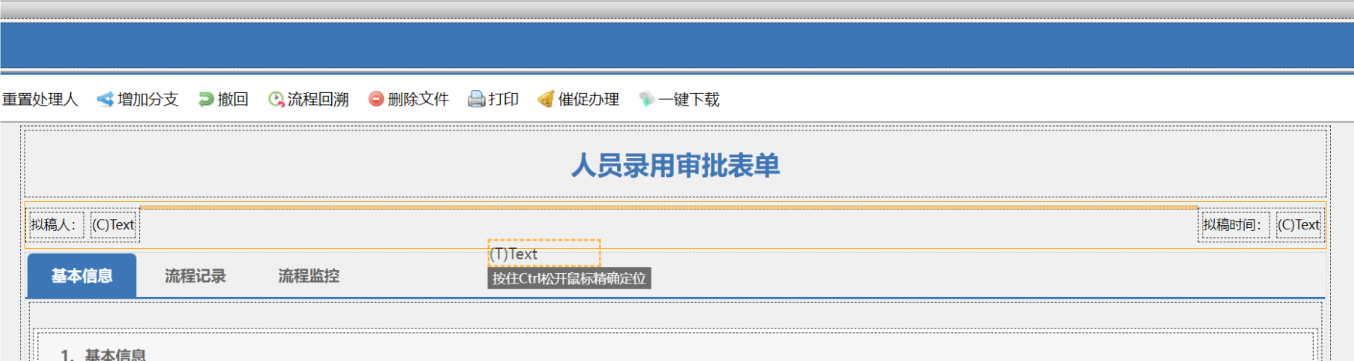

    拖动元素时,将鼠标移动到非容器组件(如文本、输入框、编辑器等)时,会在鼠标移动到的组件前面插入新创建的组件。将鼠标移动到容器组件(如容器、单元格等)时,会在鼠标移动到的组件前面,或者容器内底部新创建的组件。您也可以在释放鼠标左键时按住Ctrl键,出现创建组件定位按钮,选择要创建新组件的位置。


    2、移动、复制和删除表单元素

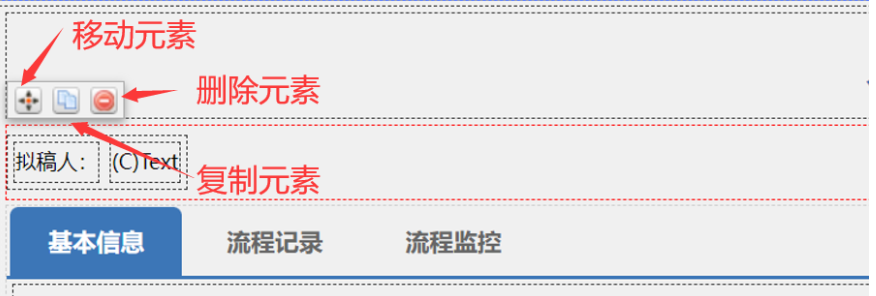

    在表单设计区选择要操作的表单元素,出现元素操作条:


    鼠标拖动“移动元素”按钮,来移动元素;

    鼠标拖动“复制元素”按钮,复制一个新元素;

    鼠标左键点击“删除元素”按钮,来删除元素;

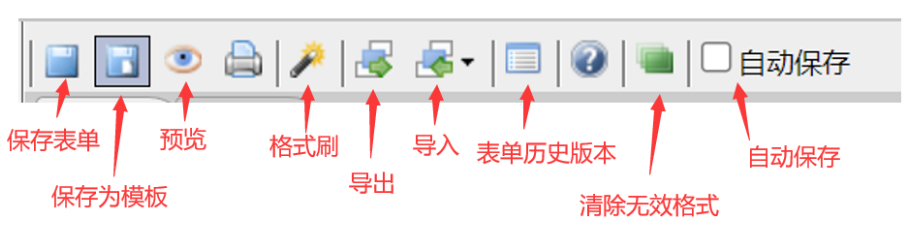

    3、工具栏


    介绍一下以下几个按钮:

    保存为模板:将当前表单保存为一个模板,在下次新建表单时,可在模板列表中选择到。

    格式刷:先选中调整好样式的元素,点击“格式刷”按钮,再点击要调整的元素,即可复制样式。再次点击“格式刷”按钮,取消格式刷。

    导出:点击“导出”按钮展现表单json数据,您可以将json数据拷贝出来,在别的表单中导入。

    导入:可以通过“O2数据导入”(就是导出的json数据)以及html和word文件导入。

    表单历史版本:表单每次保存都会创建一个历史版本,点击“表单历史版本”按钮弹出表单历史版本列表,您可以选择将表单设计恢复到某个以前的版本。


    清除无效格式:在一些意外的情况下,表单数据出现损坏,导致表单无法展现,您可以点击“清除无效格式”按钮进行修复。

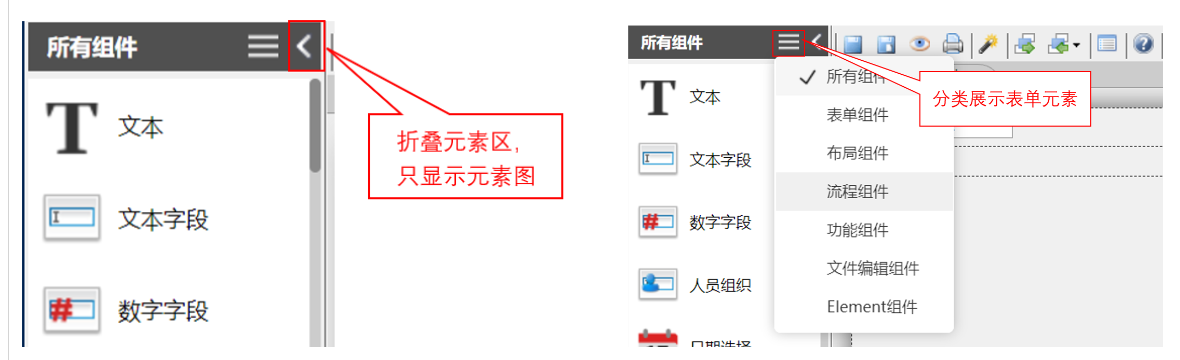

    4、表单元素区


    四、表单属性

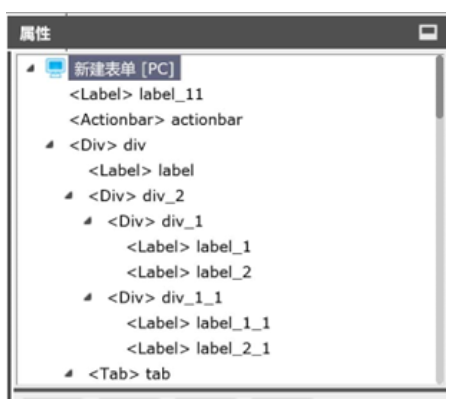

      创建一个表单时,默认会在属性区显示当前表单的属性。如果您已经选中了其它的设计元素,在表单空白处点击鼠标左键,会选中当前表单;或在表单元素列表中选中表单。如图:

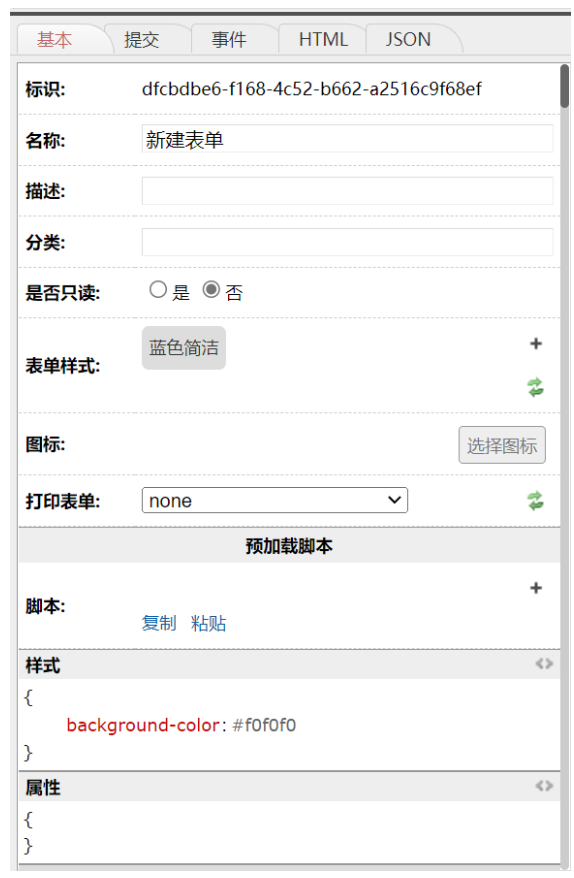

    属性区显示如下图:


    表单属性包括五个标签:基本、提交、事件、HTML和JSON。

    基本:表单的基本属性配置,名称、样式、描述等。

    提交:完成流程待办处理是的提交模式配置,包括提交的界面、表单的校验以及手写签批等配置

    事件:配置表单的事件,可以编写事件脚本。

    HTML:可以在此处查看表单的HTML内容。

    JSON:表单和设计元素都是通过json数据格式来描述的,这里可以查看表单的json数据。

    1、“基本”属性

    表单基本属性如下表:

    属性

    描述

    备注

    标识

    表单的唯一标识

    自动生成

    名称

    表单的名称

    必填,同一个应用内不可重名

    描述

    表单的描述


    分类

    表单的分类

    可在表单列表页面分类查看

    是否只读

    设置表单是否只读

    设置为“是”表单上的所有元素都不可编辑

    表单样式

    内置的表单样式

    可选值:

    传统样式

    蓝色简洁

    红色简洁

    手机样式(用于手机表单)

    图标

    可以为表单设置一个图标


    打印表单

    当当前表单执行打印操作时,可以使用另一个表单来展现当前的业务数据,可在此处指定打印时要使用的表单。如不指定,就为当前表单

    可选本应用内的任意表单

    预加载脚本

    表单加载时运行的脚本

    可以选择任何平台、任何应用中的脚本库,可选择多个脚本库。这里的脚本在所有表单事件之前运行,当然要注意:当你选择多个预加载脚本时,它们是按你的选择顺序运行的。

    样式

    可以为表单定制CSS样式

    表单可以是看作是一个容器,它对应HTML的一个DIV对象,您可以为这个DIV对象设置CSS样式和HTML属性。

    属性

    可以为表单设置HTML属性


    CSS

    表单要使用的CSS内容


    语言包

    表单使用的语言包

    您可以使用数据字典或叫脚本库作为表单的语言包,(按照 "lp-"+o2.language 的命名方式,如“lp-zh-cn”或“lp-en”);也可以通过脚本,返回一个json格式的对象作为语言包。然后在表单其他设计元素中,可以使用{{$.lp.xxx}}方式使用语言包。

    参考:https://www.yuque.com/o2oa/cfst8l/be5azkb0u0h7ss1z

    校验意见

    可以在此编写校验脚本,在表单流转提交时执行

    在意见和决策窗口确定后执行。如果校验成功返回true;如校验失败,返回失败信息,系统会在相应的位置,提示校验失败信息

    校验路由

    可以在此编写校验脚本,在表单流转提交时执行


    流转校验

    可以在此编写校验脚本,在表单流转提交时执行

    在点击“继续流转”按钮时,填写意见和选择决策窗口未弹出时执行。脚本返回布尔型:返回true时继续执行流转;返回false时中断执行。

    2、“提交”属性

    表单提交属性如下表:

    属性

    描述

    备注

    提交界面

    完成待办处理,点击“继续流转”按钮后使用的提交窗口界面

    可以使用“系统默认”或使用子表单。(在新建表单的模板窗口,有提交表单的模板)

    参考:https://www.yuque.com/o2oa/cfst8l/woeo9s

    手写意见设置

    手写

    是否允许在填写流程意见时进行手写签批


    手写板宽度

    设置手写板宽度,单位px

    仅PC端有效,移动端横向全屏

    手写板高度

    设置手写板高度,单位px

    仅PC端有效,移动端横向全屏

    操作条

    定义手写板操作条

    仅PC端有效

    流转后提示框 (仅在浏览器新窗口中打开时有效)

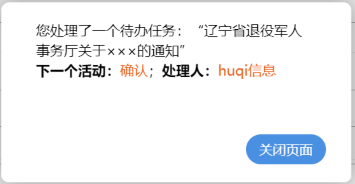

    流转后提示框

    选择是否在流转成功后显示提示框

    提示框位置

    选择提示框出现的位置


    关闭时间

    设置提示窗口自动关闭的时间


    流转后

    配置流转结束后进行的操作:关闭窗口或重定向

    如果选择“重定向”可在重定向脚本中返回一个URL,窗口将重定向到此RUL。

    校验

    校验意见

    可以在此编写校验脚本,在表单流转提交时执行

    在意见和决策窗口确定后执行。如果校验成功返回true;如校验失败,返回失败信息,系统会在相应的位置,提示校验失败信息

    校验路由

    可以在此编写校验脚本,在表单流转提交时执行

    流转校验

    可以在此编写校验脚本,在表单流转提交时执行

    在点击“继续流转”按钮时,填写意见和选择决策窗口未弹出时执行。脚本返回布尔型:返回true

    3、表单事件

    表单的事件包含两种:一种是表单容器对应的DIV对象的DOM事件,一种是表单系统事件。

    表单系统事件如下表:

    事件名

    描述

    beforeLoad

    表单被载入之前执行。

    afterLoad

    load

    postLoad

    表单被完全载入之后执行

    beforeSave

    在用户点击“保存”按钮,或执行this.form.save方法,而数据没有真正被保存之前。在表单执行流转的过程中,会先对表单数据进行保存,所以也会触发beforeSave事件。

    afterSave

    在用户点击“保存”按钮,或执行this.form.save方法,数据被保存成功之后。在表单执行流转的过程中,会先对表单数据进行保存,所以也会触发afterSave事件。

    beforeClose

    表单窗口被关闭之前。

    submit

    beforeProcess

    在表单继续流转之前执行(已经填写意见和选择决策)。点击“继续流转”按钮,或执行this.from.process方法,都会触发此事件。

    beforeProcessWork

    在表单继续流转之前执行,与submitbeforeProcess不同的是,beforeProcessWork是在填写意见和选择决策窗口弹出之前执行的。

    afterLoadProcessor

    加载弹出的提交界面以后执行

    afterProcess

    在表单执行流转成功之后执行。

    beforeReset

    在执行重置处理人操作之前执行。

    afterReset

    在执行重置处理人操作之后执行。

    beforeRetract

    在执行撤回操作之前执行。

    afterRetract

    在执行撤回操作之后执行。

    beforeReroute

    在执行调度操作之前执行。

    afterReroute

    在执行调度操作之后执行。

    beforeModulesLoad

    在表单已载入,但表单中的元素未载入之时执行。

    afterModulesLoad

    在表单中的所有元素载入之后执行。实际执行时间与afterLoadloadpostLoad相同。

    beforeDelete

    在执行删除操作之前执行。

    详细的表单事件请可参考:API文档

    表单容器的DOM事件请参考相关HTML规范。可参考:MDN: HTMLDivElement




    本章节我们详细介绍了表单的设计,以及每个设计元素,下一章我们将详细介绍流程的设计。
